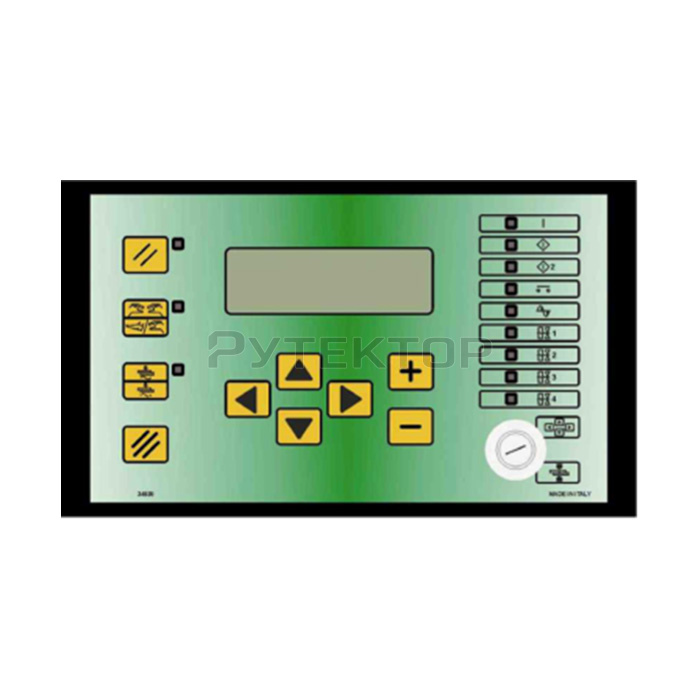

Блок управления TE550 представляет собой микропроцессорный блок управления сварочным процессом и предназначен для оснащения контактных сварочных машин.

Задачей блока управления является управление рабочими узлами сварочной машины, в частности, управляемыми диодами, которые выполняют функцию регулировки сварочного тока.

Универсальность блока управления сварочным процессом TE550 позволяет применять его на различных типах сварочных машин. Он может устанавливаться не только на сварочные машины для рельефной сварки и точечной сварки, но и на шовные сварочные машины, а также на последовательные контактные сварочные машины.

Основные технические характеристики

• Упрощённое программирование с помощью 6 клавиш и жидкокристаллического дисплея с подсветкой.
• Синхронное управление с помощью управляемых диодов, регулировка тока со сдвигом фаз.
• Сохранение в памяти 250 сварочных программ, 31 программ – от внешнего устройства.
• До 25 программируемых параметров для каждой программы.
• Функции спада тока, импульсного тока, предсварочного тока и послесварочного тока, а также регулировка времени сварки полуциклами.
• Отображение показаний среднеквадратичной величины сварочного тока в кА и относительный угол отсечки.
• 2 рабочих режима: стандартный и с постоянной энергией.
• Ограничение по сварочному току и углу отсечки.
• Функция двойного хода/отвода.
• Функция пошагового изменения для компенсации износа электродов с помощью программируемой кривой.
• Цикл одиночной и автоматической сварки.
• Функция СВАРКИ и БЕЗ СВАРКИ.
• Регулировка задержки первого включения.
• Управление 5 электромагнитными клапанами с электропитанием 24В постоянного напряжения, макс. мощности 5 Вт с самозащитой выхода.
• Самонастройка при частоте электропитания в 50/60 Гц.
• Передача данных через последовательные изолированные порты RS232 и RS485 в виде вариантов комплектации.
• Выход для пропорционального электромагнитного клапана.
• Клавиша для выбора педального или двуручного управления
• Языки интерфейса по выбору: итальянский, английский, французский, немецкий, испанский, венгерский, шведский и португальский.
• Возможность совершенствования программно-аппаратных средств блока управления с помощью соответствующего программного обеспечения.
• Включение и управление заправкой электродов (вариант комплектации).
